スクリューサポート

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：95●ねじ径：M10●対辺寸法(mm)：17●六角レンチ穴(mm)：5●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●10M-JN●LP-10●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353755

サイズ：

●高さ：９５ｍｍ●対辺寸法：１７ｍｍ●六角レンチ穴：５ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：28●高さ(mm)：95●耐荷重(kN)：11●上面径(mm)：六角対辺5●ねじ径：M10●対辺寸法(mm)：5●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353762

サイズ：

●外径：２８ｍｍ●高さ：９５ｍｍ●上面径：六角対辺５ｍｍ●対辺寸法：５ｍｍ

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：100●ねじ径：M12●対辺寸法(mm)：19●六角レンチ穴(mm)：6●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●12M-JN●LP-12●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353779

サイズ：

●高さ：１００ｍｍ●対辺寸法：１９ｍｍ●六角レンチ穴：６ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：32●高さ(mm)：100●耐荷重(kN)：16●上面径(mm)：六角対辺6●ねじ径：M12●対辺寸法(mm)：6●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353786

サイズ：

●外径：３２ｍｍ●高さ：１００ｍｍ●上面径：六角対辺６ｍｍ●対辺寸法：６ｍｍ

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：105●ねじ径：M14●対辺寸法(mm)：22●六角レンチ穴(mm)：6●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●14M-JN●LP-14●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353809

サイズ：

●高さ：１０５ｍｍ●対辺寸法：２２ｍｍ●六角レンチ穴：６ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：36●高さ(mm)：105●耐荷重(kN)：22●上面径(mm)：六角対辺6●ねじ径：M14●対辺寸法(mm)：6●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353816

サイズ：

●外径：３６ｍｍ●高さ：１０５ｍｍ●上面径：六角対辺６ｍｍ●対辺寸法：６ｍｍ

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：125●ねじ径：M16●対辺寸法(mm)：24●六角レンチ穴(mm)：8●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●16M-JN●LP-16●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353854

サイズ：

●高さ：１２５ｍｍ●対辺寸法：２４ｍｍ●六角レンチ穴：８ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：40●高さ(mm)：125●耐荷重(kN)：28●上面径(mm)：六角対辺8●ねじ径：M16●対辺寸法(mm)：8●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353861

サイズ：

●外径：４０ｍｍ●高さ：１２５ｍｍ●上面径：六角対辺８ｍｍ●対辺寸法：８ｍｍ

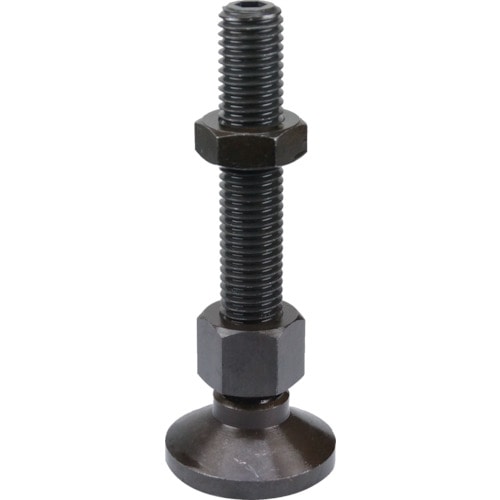

●クランプの受けボルトです。●クランプが多少傾いていても使用できます。●T溝上でも使用できます。●治具の高さ調節に。●高さ(mm)：130●ねじ径：M18●対辺寸法(mm)：27●六角レンチ穴(mm)：8●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC30)、黒染仕上げ●単品●18M-JN●LP-18●機械のベットに対して90°になる様心がける事。●傾斜30度以上は傾きません。

商品コード：

2500201353878

サイズ：

●高さ：１３０ｍｍ●対辺寸法：２７ｍｍ●六角レンチ穴：８ｍｍ

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：50●高さ(mm)：130●耐荷重(kN)：33●上面径(mm)：六角対辺8●ねじ径：M18●対辺寸法(mm)：8●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353885

サイズ：

●外径：５０ｍｍ●高さ：１３０ｍｍ●上面径：六角対辺８ｍｍ●対辺寸法：８ｍｍ

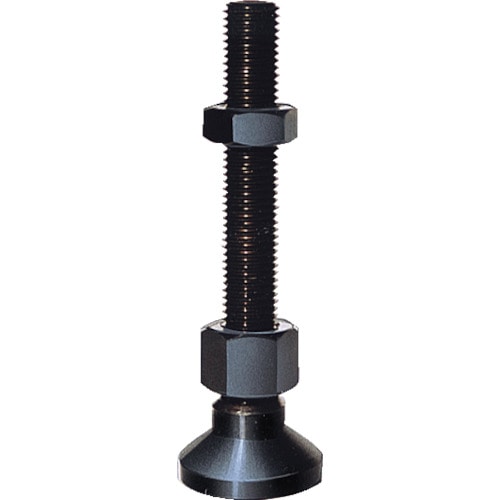

●スイベルパットの径が大きくT溝に落ちません。●治具の高さ調節に。●外径(mm)：60●高さ(mm)：142●耐荷重(kN)：37●上面径(mm)：六角対辺10●ねじ径：M20●対辺寸法(mm)：10●適合クランプ：スーパーツール製クランプTPU・TPS・FPB-B・FGBタイプ●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500201353908

サイズ：

●外径：６０ｍｍ●高さ：１４２ｍｍ●上面径：六角対辺１０ｍｍ●対辺寸法：１０ｍｍ

●高さ調節は六角棒スパナでおねじを回すことにより、クランプ本体が上下します。また、スイベルナットを使用していますので前後左右に6°まで傾斜します。●治具の高さ調節に。●外径(mm)：60●高さ(mm)：94●耐荷重(kN)：37●ねじ径：M20●対辺寸法(mm)：10●適合クランプ：スーパーツール製クランプFGB・FPBタイプ●ユニクランプ本体(アヒル型FGB・平型FPB)と併用してご使用ください●ねじ型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500201690287

サイズ：

●外径：６０ｍｍ●高さ：９４ｍｍ●対辺寸法：１０ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：85～110●耐荷重(kN)：150●上部受皿径(mm)：40●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309430

サイズ：

●高さ：８５～１１０ｍｍ●上部受皿径：４０ｍｍ●胴径：４５ｍｍ

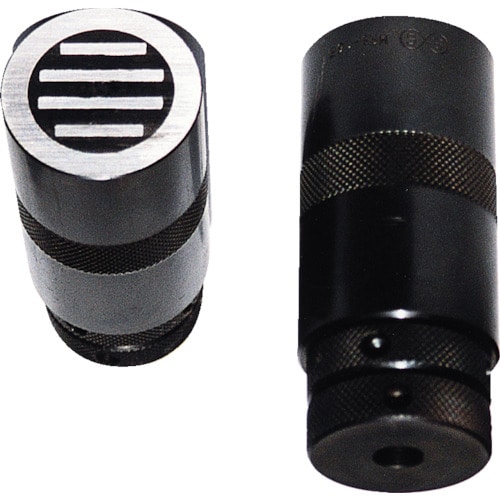

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：85～110●耐荷重(kN)：150●上面径(mm)：40●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309447

サイズ：

●外径：４５ｍｍ●高さ：８５～１１０ｍｍ●上面径：４０ｍｍ●胴径：４５ｍｍ

●中間おねじを設けたことで、ロングストロークを実現しました。(当社比1.5～2倍)●横方向に取付可能です。●荷重が掛かった状態でおねじを回すと位置がずれたり、ワークに傷がついたりする難点を中間おねじを回すことで解消しました。●中間おねじの調整は、上部と下部のおねじのねじが、同方向でピッチ違いであるため軽い力で操作が可能です。●おねじをロックするロックネジ(ロックピース)で、ねじの緩みを抑制します。●重量物のサポートやクランプの高さ調整、切削時のビビリの抑制に。●磁力付で、横型・縦型の冶具に。(凸凹面、異形物のワークにはサポートチップをご使用ください。)●外径(mm)：50●高さ(mm)：90～150●耐荷重(kN)：80●上面径(mm)：40●ねじ径：8.2●胴径(mm)：50●ストローク(mm)：60●2個1組●スチール(S45C)●処理:焼き入れ(35～47HRC)●黒染仕上げ

商品コード：

2500202309461

サイズ：

●外径：５０ｍｍ●高さ：９０～１５０ｍｍ●上面径：４０ｍｍ●胴径：５０ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：110～165●耐荷重(kN)：150●上部受皿径(mm)：45●胴径(mm)：50●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309478

サイズ：

●高さ：１１０～１６５ｍｍ●上部受皿径：４５ｍｍ●胴径：５０ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：50●高さ(mm)：110～165●耐荷重(kN)：150●上面径(mm)：45●胴径(mm)：50●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309485

サイズ：

●外径：５０ｍｍ●高さ：１１０～１６５ｍｍ●上面径：４５ｍｍ●胴径：５０ｍｍ

●中間おねじを設けたことで、ロングストロークを実現しました。(当社比1.5～2倍)●横方向に取付可能です。●荷重が掛かった状態でおねじを回すと位置がずれたり、ワークに傷がついたりする難点を中間おねじを回すことで解消しました。●中間おねじの調整は、上部と下部のおねじのねじが、同方向でピッチ違いであるため軽い力で操作が可能です。●おねじをロックするロックネジ(ロックピース)で、ねじの緩みを抑制します。●重量物のサポートやクランプの高さ調整、切削時のビビリの抑制に。●磁力付で、横型・縦型の冶具に。(凸凹面、異形物のワークにはサポートチップをご使用ください。)●外径(mm)：60●高さ(mm)：120～220●耐荷重(kN)：150●上面径(mm)：50●ねじ径：8.2●胴径(mm)：60●ストローク(mm)：100●2個1組●スチール(S45C)●処理:焼き入れ(35～47HRC)●黒染仕上げ

商品コード：

2500202309492

サイズ：

●外径：６０ｍｍ●高さ：１２０～２２０ｍｍ●上面径：５０ｍｍ●胴径：６０ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：165～265●耐荷重(kN)：200●上部受皿径(mm)：50●胴径(mm)：60●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309522

サイズ：

●高さ：１６５～２６５ｍｍ●上部受皿径：５０ｍｍ●胴径：６０ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：60●高さ(mm)：165～265●耐荷重(kN)：200●上面径(mm)：50●胴径(mm)：60●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309539

サイズ：

●外径：６０ｍｍ●高さ：１６５～２６５ｍｍ●上面径：５０ｍｍ●胴径：６０ｍｍ

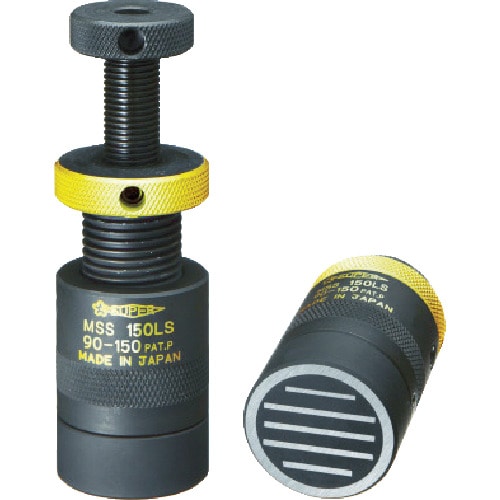

●中間おねじを設けたことで、ロングストロークを実現しました。(当社比1.5～2倍)●横方向に取付可能です。●荷重が掛かった状態でおねじを回すと位置がずれたり、ワークに傷がついたりする難点を中間おねじを回すことで解消しました。●中間おねじの調整は、上部と下部のおねじのねじが、同方向でピッチ違いであるため軽い力で操作が可能です。●おねじをロックするロックネジ(ロックピース)で、ねじの緩みを抑制します。●重量物のサポートやクランプの高さ調整、切削時のビビリの抑制に。●磁力付で、横型・縦型の冶具に。(凸凹面、異形物のワークにはサポートチップをご使用ください。)●外径(mm)：60●高さ(mm)：150～310●耐荷重(kN)：150●上面径(mm)：50●ねじ径：8.2●胴径(mm)：60●ストローク(mm)：160●2個1組●スチール(S45C)●処理:焼き入れ(35～47HRC)●黒染仕上げ

商品コード：

2500202309546

サイズ：

●外径：６０ｍｍ●高さ：１５０～３１０ｍｍ●上面径：５０ｍｍ●胴径：６０ｍｍ

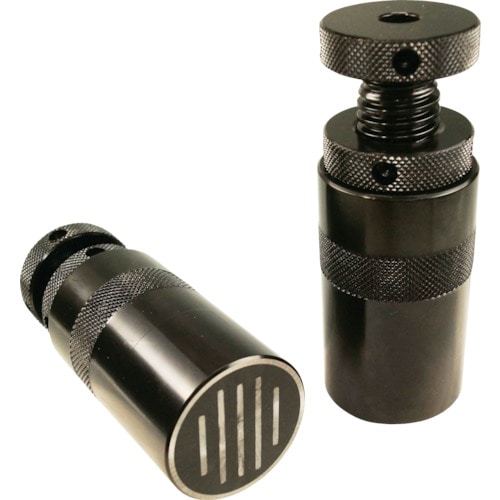

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：40～50●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309560

サイズ：

●高さ：４０～５０ｍｍ●上部受皿径：３５ｍｍ●胴径：４５ｍｍ

●中にバネを内蔵しており簡単に高さ調整が可能です。●加工物の振動ずれ防止に。●外径(mm)：50●高さ(mm)：55●上面径(mm)：30●ねじ径：M16×2.0●全高(mm)：100●胴径(mm)：36●ねじ径(mm)：M8●ストローク(mm)：6●低用バネ使用●スチール(S45C)●処理：焼き入れ(HRC38～42)、黒染仕上げ

商品コード：

2500202507416

サイズ：

●外径：５０ｍｍ●高さ：５５ｍｍ●上面径：３０ｍｍ●全高：１００ｍｍ

●中にバネを内蔵しており簡単に高さ調整が可能です。●加工物の振動ずれ防止に。●外径(mm)：36●高さ(mm)：70●上面径(mm)：20●ねじ径：M10●全高(mm)：61●胴径(mm)：42●ねじ径(mm)：M10●ストローク(mm)：9●低用バネ使用●スチール(S45C)●処理：焼き入れ(HRC38～42)、黒染仕上げ

商品コード：

2500202507614

サイズ：

●外径：３６ｍｍ●高さ：７０ｍｍ●上面径：２０ｍｍ●全高：６１ｍｍ

●中にバネを内蔵しており簡単に高さ調整が可能です。●加工物の振動ずれ防止に。●外径(mm)：42●高さ(mm)：87●上面径(mm)：25●ねじ径：M12×1.75●全高(mm)：79●胴径(mm)：50●ねじ径(mm)：M12●ストローク(mm)：13●低用バネ使用●スチール(S45C)●処理：焼き入れ(HRC38～42)、黒染仕上げ

商品コード：

2500202507720

サイズ：

●外径：４２ｍｍ●高さ：８７ｍｍ●上面径：２５ｍｍ●全高：７９ｍｍ

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：70～100●耐荷重(kN)：80●上部受皿径(mm)：40●胴径(mm)：45●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35)、リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202727593

サイズ：

●高さ：７０～１００ｍｍ●上部受皿径：４０ｍｍ●胴径：４５ｍｍ

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：900～1000●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202727630

サイズ：

●高さ：９００～１０００ｍｍ●上部受皿径：６０ｍｍ●胴径：７０ｍｍ

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：37～50●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：40●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35),リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202745641

サイズ：

●高さ：３７～５０ｍｍ●上部受皿径：３５ｍｍ●胴径：４０ｍｍ

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：400～500●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202745665

サイズ：

●高さ：４００～５００ｍｍ●上部受皿径：６０ｍｍ●胴径：７０ｍｍ

●小型ワークのビビリ止めに最適です。●フラットタイプのため、加工物にキズが付きにくいです。●小さいワークや狭い箇所での加工物のサポートに。●高さ(mm)：46～54●対辺寸法(mm)：14●面径(mm)：7●ねじ径(mm)：8●座径(mm)：φ20●高さ調整：46～54mm●傾き角度：9°●本体:スチール(S45C)、黒染仕上げ処理●鋼球:スチール(SUJ2)●硬度:HRC35(本体)、HRC62(鋼球)

商品コード：

2500202746761

サイズ：

●高さ：４６～５４ｍｍ●対辺寸法：１４ｍｍ●面径：７ｍｍ●ねじ径：８ｍｍ

●省スペースでのビビリ対策に最適です。●フラットタイプのため、加工物にキズが付きにくいです。●高さ(mm)：33～39●面径(mm)：8●ねじ径(mm)：8●座径(mm)：φ20●座径：Φ20●六角対辺巾：14●先端径：Φ8●先端傾斜角度：9°●ネジ径M8●先端形状：フラット●全長(mm)：39●豆ジャッキよりさらに高さを低く設計●本体:スチール(S45C)●鋼球:スチール(SUJ2)

商品コード：

2500202746778

サイズ：

●高さ：３３～３９ｍｍ●面径：８ｍｍ●ねじ径：８ｍｍ●座径：φ２０ｍｍ

●省スペースでのビビリ対策に最適です。●セレーションタイプのため、加工物が黒皮材などに最適です。●高さ(mm)：33～39●上面径(mm)：7●ねじ径：M8●面径(mm)：8●ねじ径(mm)：8●座径(mm)：φ20●座径：Φ20●六角対辺巾：14●先端径：Φ8●先端傾斜角度：9°●ネジ径M8●先端形状：セレーション●全長(mm)：39●二面幅寸法(mm)：14●豆ジャッキよりさらに高さを低く設計●本体:スチール(S45C)●鋼球:スチール(SUJ2)

商品コード：

2500202746785

サイズ：

●高さ：３３～３９ｍｍ●上面径：７ｍｍ●面径：８ｍｍ●ねじ径：８ｍｍ

●小型ワークのビビリ止めに最適です。●セレーションタイプのため、加工物が黒皮材などに最適です。●小さいワークや狭い箇所での加工物のサポートに。●高さ(mm)：46～54●上面径(mm)：7●ねじ径：M8●面径(mm)：7●ねじ径(mm)：8●座径(mm)：φ20●二面幅寸法(mm)：14●高さ調整(mm)：46～54●傾き角度：9°●本体:スチール(S45C)、黒染仕上げ処理●鋼球:スチール(SUJ2)●硬度:HRC35(本体)、HRC62(鋼球)

商品コード：

2500202746860

サイズ：

●高さ：４６～５４ｍｍ●上面径：７ｍｍ●面径：７ｍｍ●ねじ径：８ｍｍ

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：500～600●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202748284

サイズ：

●高さ：５００～６００ｍｍ●上部受皿径：６０ｍｍ●胴径：７０ｍｍ

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：50～70●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：40●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35)、リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202749571

サイズ：

●高さ：５０～７０ｍｍ●上部受皿径：３５ｍｍ●胴径：４０ｍｍ

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：600～700●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202749595

サイズ：

●高さ：６００～７００ｍｍ●上部受皿径：６０ｍｍ●胴径：７０ｍｍ

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：100●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838023

サイズ：

●高さ：１００ｍｍ●胴径：５５ｍｍ

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：150●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838030

サイズ：

●高さ：１５０ｍｍ●胴径：５５ｍｍ

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：30●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838047

サイズ：

●高さ：３０ｍｍ●胴径：５５ｍｍ

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：50●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838054

サイズ：

●高さ：５０ｍｍ●胴径：５５ｍｍ

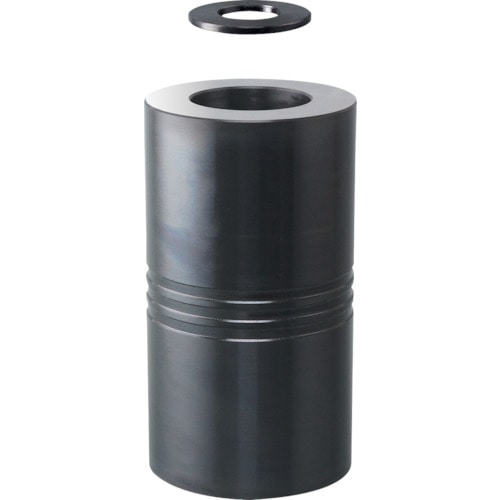

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：75●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838061

サイズ：

●高さ：７５ｍｍ●胴径：５５ｍｍ

●高さ調整が可能です。●可動ボルトの回転に合わせて支えボルトが上下するため、伸縮上下動がスピーディーかつ片手で操作できます。●支えボルトが回転しないため、ワーク接触時の傷付きが防げます。●ツマミを締めるだけで上下ボルトを同時ロックします。●加工及び測定時にワーク中空部を支える用途に。●高さ(mm)：49～82●耐荷重(kN)：9.81●胴径(mm)：45●上からの許容荷重：9.81ｋN(1000kgf)●ｸﾞﾗﾌﾞｽｸﾘｭｰ

商品コード：

2500202049947

サイズ：

●高さ：４９～８２ｍｍ●胴径：４５ｍｍ

●ユーザーワークに合わせ、より広範な対応が可能です。●上部ワークサポーターも対応可能。●外径(mm)：42●高さ(mm)：10.6●耐荷重(kN)：9.81●上面径(mm)：42●高さ精度(mm)：±0.2●タイプ：球状●品名：上部ワークサポーター●球状(SR50)タイプ

商品コード：

2500202050073

サイズ：

●外径：４２ｍｍ●高さ：１０．６ｍｍ●上面径：４２ｍｍ

●異形ワークにも幅広く対応します。●V溝アタッチメントを使用しての丸棒測定。●外径(mm)：42●高さ(mm)：10.6●耐荷重(kN)：9.81●上面径(mm)：42●高さ精度(mm)：±0.2●タイプ：V溝●品名：上部ワークサポーター●V溝(120°)タイプ

商品コード：

2500202050080

サイズ：

●外径：４２ｍｍ●高さ：１０．６ｍｍ●上面径：４２ｍｍ

●マグネット装着でズレを防止します。●内部に侵入した加工液が排出できるよう本体との合わせ面に排水用溝加工が施されています。●マシニングにも対応●外径(mm)：45●高さ(mm)：10●耐荷重(kN)：9.81●上面径(mm)：45●高さ精度(mm)：±0.2●タイプ：2極●吸着力：24.5N●品名：底部取付用マグネット●吸着力：24.5N(2.5kgf)●六角穴付ボルトM6×10 1個

商品コード：

2500202050097

サイズ：

●外径：４５ｍｍ●高さ：１０ｍｍ●上面径：４５ｍｍ

●マグネット装着でズレを防止します。●内部に侵入した加工液が排出できるよう本体との合わせ面に排水用溝加工が施されています。●4極なら横型マシニングにも対応●外径(mm)：45●高さ(mm)：10●耐荷重(kN)：9.81●上面径(mm)：45●高さ精度(mm)：±0.2●タイプ：4極●吸着力：49N●品名：底部取付用マグネット●吸着力：49N(5kgf)●六角穴付ボルトM6×10 1個

商品コード：

2500202050103

サイズ：

●外径：４５ｍｍ●高さ：１０ｍｍ●上面径：４５ｍｍ

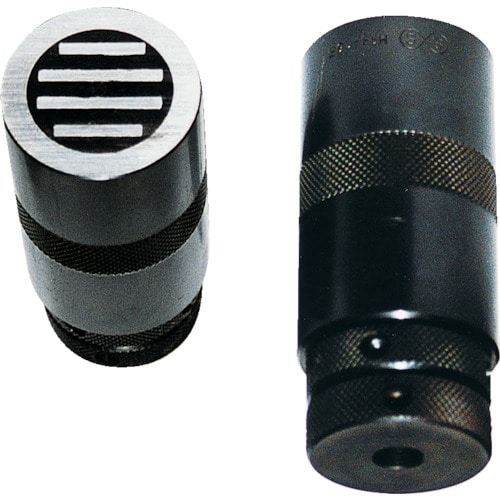

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：40～50●耐荷重(kN)：80●上面径(mm)：35●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309577

サイズ：

●外径：４５ｍｍ●高さ：４０～５０ｍｍ●上面径：３５ｍｍ●胴径：４５ｍｍ

●磁力付きですので所定の位置に固定できます。●磁力は本体の底面に内蔵されているため切粉の付着がありません。●横型、縦型の治具に。(凸凹面、異形物のワークには別売のサポートチップをご使用ください。)●外径(mm)：45●高さ(mm)：50～65●耐荷重(kN)：80●上面径(mm)：35●胴径(mm)：45●2個1組●平型●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500202309584

サイズ：

●外径：４５ｍｍ●高さ：５０～６５ｍｍ●上面径：３５ｍｍ●胴径：４５ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：50～65●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309591

サイズ：

●高さ：５０～６５ｍｍ●上部受皿径：３５ｍｍ●胴径：４５ｍｍ

●二面、四面ブロックに発揮します。●1回セットすると磁力により動きません。●平面で数物を基準高さを替えずに脱着できます。●二面、四面ブロックでクランプの支えに。●高さ(mm)：65～85●耐荷重(kN)：80●上部受皿径(mm)：35●胴径(mm)：45●スチール(S45C)●処理：電着塗装仕上げ●精密機器に近づけないでください。●ペースメーカー使用の方は使用しないでください。

商品コード：

2500202309652

サイズ：

●高さ：６５～８５ｍｍ●上部受皿径：３５ｍｍ●胴径：４５ｍｍ
