ツーリング工具

●仕様…シングルエンド●シャンク×測定子…φ10mm×φ6mm●全長…63.5mm●工具鋼製●フライス作業の際、チャックに取り付け、加工物の位置決めに使用します。●【測定子の使い方】1.コレットチャックにエッジファインダーを取付ける。2.ワークテーブルは回転するエッジファインダーと対象物との接触を確認しながら調整する。3.測定子が対象物と接触したとき、本体に対して同心円の動きをするのでテーブルの調整を少しずつ行う。4.中心にくるほど測定子のゆれが止む。この点が対象物のエッジと測定子の直径1/2のところにファインダーの中心があることを示す。●梱包サイズ:32×48×119●梱包重量53g

商品コード：

4518340741553

●仕様…ダブルエンド●シャンク×測定子…φ10mm×φ6mm(片側ポイントヘッド)●全長…79mm●工具鋼製●フライス作業の際、チャックに取り付け、加工物の位置決めに使用します。●ポイントヘッドは中心点の位置決めに使用します。●【測定子の使い方】1.コレットチャックにエッジファインダーを取付ける。2.ワークテーブルは回転するエッジファインダーと対象物との接触を確認しながら調整する。3.測定子が対象物と接触したとき、本体に対して同心円の動きをするのでテーブルの調整を少しずつ行う。4.中心にくるほど測定子のゆれが止む。この点が対象物のエッジと測定子の直径1/2のところにファインダーの中心があることを示す。●【ポイントの使い方】1.コレットチャックにポイント側を取付ける。2.対象物に着けられた点や罫線に回転するポイントを合わせて、同心円状の動きをおさめるために、少しずつテーブルを調整する。3.ポイントが接触するところが中心となる。●梱包サイズ:48×31×117●梱包重量56g

商品コード：

4518340741560

●赤色ＬＥＤを全方位から確認可能です。●音と光で高感度の位置検出ができます。●オーバーラン保護機能付です。●マシニングセンターやＮＣフライスでのワーク位置検出に使用。●シャンク径(mm)：20●シャンク長さ(mm)：45●全長(mm)：164.1●先端径(mm)：10●適正回転数(min[[の-１乗]])：***●測定子寸法(mm)：***●電源(V)：電池A23S(12V)●電源：電池A23S(12V)

商品コード：

2500200015548

サイズ：

●シャンク径：２０ｍｍ●シャンク長さ：４５ｍｍ●全長：１６４．１ｍｍ

●赤色ＬＥＤを全方位から確認可能です。●音と光で高感度の位置検出ができます。●オーバーラン保護機能付です。●マシニングセンターやＮＣフライスでのワーク位置検出に使用。●シャンク径(mm)：32●シャンク長さ(mm)：50.5●全長(mm)：164.1●先端径(mm)：10●適正回転数(min[[の-１乗]])：***●測定子寸法(mm)：***●電源(V)：電池A23S(12V)●電源：電池A23S(12V)

商品コード：

2500200015555

サイズ：

●シャンク径：３２ｍｍ●シャンク長さ：５０．５ｍｍ●全長：１６４．１ｍｍ

●全方位から確認できる赤色発光LEDと２か所の小窓付です。●光で高感度の位置検出ができます。●オーバーラン保護機能付です。●全周で確認できる赤色発光ＬＥＤプラス２カ所の小窓付です。●通電式、オーバーラン保護機能付で、Ａ２３Ｓ１２Ｖの電池を採用する事により高感度で検出できます。●マシニングセンターやＮＣフライスでのワーク位置検出に使用。●ガンドリルマシンやマシニングセンタ、ＮＣフライスでのワーク位置検出に使用。●シャンク径(mm)：18●シャンク長さ(mm)：75●全長(mm)：100●先端径(mm)：10●電源(V)：電池A23S(12V)●電源：電池A23S(12V)●ガンドリルマシン用

商品コード：

2500200016699

サイズ：

●シャンク径：１８ｍｍ●シャンク長さ：７５ｍｍ●全長：１００ｍｍ

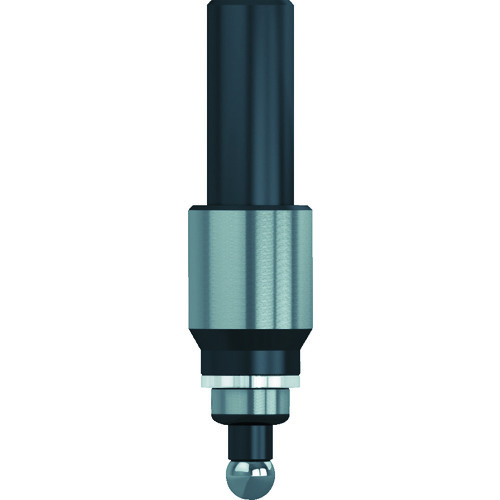

●全方位から確認できる赤色発光LEDと２か所の小窓付です。●光で高感度の位置検出ができます。●オーバーラン保護機能付です。●全周で確認できる赤色発光ＬＥＤプラス２カ所の小窓付です。●通電式、オーバーラン保護機能付で、Ａ２３Ｓ１２Ｖの電池を採用する事により高感度で検出できます。●マシニングセンターやＮＣフライスでのワーク位置検出に使用。●ガンドリルマシンやマシニングセンタ、ＮＣフライスでのワーク位置検出に使用。●シャンク径(mm)：25●シャンク長さ(mm)：25●全長(mm)：100●先端径(mm)：10●電源(V)：電池A23S(12V)●電源：電池A23S(12V)●ガンドリルマシン用

商品コード：

2500200016705

サイズ：

●シャンク径：２５ｍｍ●シャンク長さ：２５ｍｍ●全長：１００ｍｍ

●スマート形状です。●ＸＹＺ方向の測定可能です。●通電しない加工物も測定可能です。●見やすいダイヤルになっています。●３軸オーバーラン保護機能付きです。●ＮＣフライス、マシニングセンターでの位置の検出。●シャンク径(mm)：12●全長(mm)：185●先端径(mm)：3●適正回転数(min[[の-１乗]])：***●測定子寸法(mm)：***●繰返し精度：±0.01mm

商品コード：

2500200016965

サイズ：

●シャンク径：１２ｍｍ●全長：１８５ｍｍ●先端径：３ｍｍ●測定子寸法：＊＊＊ｍｍ

●ＬＥＤランプを全方位から確認可能です。●強力マグネット付です。●工具破損を防ぐクッション機構付です。●高精度の刃先位置測定に。●シャンク径(mm)：6●ツール受け(mm)：19●ストローク(mm)：2●適正回転数(min[[の-１乗]])：500以下●幅(mm)：39●奥行(mm)：39●高さ(mm)：50●測定子寸法(mm)：6●繰り返し精度(μm)：±1●電源(V)：SR44×2個(付属)●電源：SR44×2個(付属)

商品コード：

2500200017412

サイズ：

●シャンク径：６ｍｍ●ツール受け：１９ｍｍ●ストローク：２ｍｍ●幅：３９ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：11●外径(mm)：20●全長(mm)：50●振れ精度：3μm以内

商品コード：

2500201898287

サイズ：

●把握径：１１ｍｍ●外径：２０ｍｍ●全長：５０ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：13●外径(mm)：20●全長(mm)：50●振れ精度：3μm以内

商品コード：

2500201898300

サイズ：

●把握径：１３ｍｍ●外径：２０ｍｍ●全長：５０ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：16●外径(mm)：20●全長(mm)：50●振れ精度：3μm以内

商品コード：

2500201898324

サイズ：

●把握径：１６ｍｍ●外径：２０ｍｍ●全長：５０ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：4●外径(mm)：20●全長(mm)：50●振れ精度：3μm以内

商品コード：

2500201898348

サイズ：

●把握径：４ｍｍ●外径：２０ｍｍ●全長：５０ｍｍ

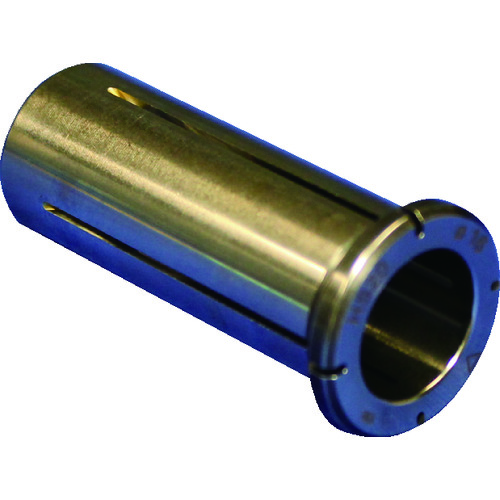

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：6●外径(mm)：20●全長(mm)：50●振れ精度：3μm以内

商品コード：

2500201898362

サイズ：

●把握径：６ｍｍ●外径：２０ｍｍ●全長：５０ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：10●外径(mm)：32●全長(mm)：60●振れ精度：3μm以内

商品コード：

2500201898980

サイズ：

●把握径：１０ｍｍ●外径：３２ｍｍ●全長：６０ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：12●外径(mm)：32●全長(mm)：60●振れ精度：3μm以内

商品コード：

2500201899000

サイズ：

●把握径：１２ｍｍ●外径：３２ｍｍ●全長：６０ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：14●外径(mm)：32●全長(mm)：60●刃具調整量(mm)：10●振れ精度：3μm以内

商品コード：

2500201899024

サイズ：

●把握径：１４ｍｍ●外径：３２ｍｍ●全長：６０ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：18●外径(mm)：32●全長(mm)：60●刃具調整量(mm)：10●振れ精度：3μm以内

商品コード：

2500201899048

サイズ：

●把握径：１８ｍｍ●外径：３２ｍｍ●全長：６０ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：25●外径(mm)：32●全長(mm)：60●刃具調整量(mm)：10●振れ精度：3μm以内

商品コード：

2500201899062

サイズ：

●把握径：２５ｍｍ●外径：３２ｍｍ●全長：６０ｍｍ

●スリーブ使用により様々な径に対応できます。●価格対応タイプです。●センタースルーに対応します。●ハイドロチャックへの使用に。●把握径(mm)：8●外径(mm)：32●全長(mm)：60●振れ精度：3μm以内

商品コード：

2500201899086

サイズ：

●把握径：８ｍｍ●外径：３２ｍｍ●全長：６０ｍｍ

●PHC-Aの刃物の締め付けに。●品名：レンチ●適合機種：PHC25A、PHC32A

商品コード：

2500202081503

●ホルダ外径の研削によりバランスも良好です。●高精度・高剛性・高バランスです。●ロックナット端面とコレット端面が面一です。●基準径からの長さ(mm)：70●把握径(mm)：3.5～20●適合コレット：YCC20●引きねじ：M16×2●ナット外径(mm)：52

商品コード：

2500202189452

サイズ：

●基準径からの長さ：７０ｍｍ●把握径：３．５～２０ｍｍ●ナット外径：５２ｍｍ

●SNCM420鋼を使った耐久性のある、高品質プルボルトです。●BTシャンクホルダの引き込み用。●外径(mm)：23●首下径(mm)：17●首下長(mm)：35●L(mm)：85●本体テーパ：BT50●ねじ径：M24●規格：MAS-I型●センタースルー穴なし●MAS-I規格(45度)●ニッケルクロムモリブデン鋼(SNCM420)

商品コード：

2500202494389

サイズ：

●外径：２３ｍｍ●首下径：１７ｍｍ●首下長：３５ｍｍ●Ｌ：８５ｍｍ

●SNCM420鋼を使った耐久性のある、高品質プルボルトです。●BTシャンクホルダの引き込み用。●外径(mm)：23●首下径(mm)：17●首下長(mm)：35●L(mm)：85●本体テーパ：BT50●ねじ径：M24●規格：MAS-II型●センタースルー穴なし●MAS-II規格(60度)●ニッケルクロムモリブデン鋼(SNCM420)

商品コード：

2500202494396

サイズ：

●外径：２３ｍｍ●首下径：１７ｍｍ●首下長：３５ｍｍ●Ｌ：８５ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●小径エンドミルによる加工や金型の加工用として最適です。●把握径(mm)：0.5～10●外径(mm)：20●全長(mm)：115●適合コレット：YCC10●サイドロックタイプ用

商品コード：

2500202734454

サイズ：

●把握径：０．５～１０ｍｍ●外径：２０ｍｍ●全長：１１５ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●小径エンドミルによる加工や金型の加工用として最適です。●把握径(mm)：0.5～10●外径(mm)：20●全長(mm)：145●適合コレット：YCC10●サイドロックタイプ用

商品コード：

2500202734461

サイズ：

●把握径：０．５～１０ｍｍ●外径：２０ｍｍ●全長：１４５ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●把握径(mm)：0.5～13●外径(mm)：20●全長(mm)：115●適合コレット：YCC13●サイドロックタイプ用

商品コード：

2500202734478

サイズ：

●把握径：０．５～１３ｍｍ●外径：２０ｍｍ●全長：１１５ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●把握径(mm)：0.5～13●外径(mm)：20●全長(mm)：145●適合コレット：YCC13●サイドロックタイプ用

商品コード：

2500202734485

サイズ：

●把握径：０．５～１３ｍｍ●外径：２０ｍｍ●全長：１４５ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●把握径(mm)：0.5～7●外径(mm)：20●全長(mm)：105●適合コレット：YCC7●サイドロックタイプ用

商品コード：

2500202734492

サイズ：

●把握径：０．５～７ｍｍ●外径：２０ｍｍ●全長：１０５ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●把握径(mm)：0.5～7●外径(mm)：20●全長(mm)：135●適合コレット：YCC7●サイドロックタイプ用

商品コード：

2500202734508

サイズ：

●把握径：０．５～７ｍｍ●外径：２０ｍｍ●全長：１３５ｍｍ

●ホルダ外径の研削によりバランスも良好です。●高精度・高剛性・高バランスです。●ロックナット端面とコレット端面が面一です。●シャンク：S20T●把握径(mm)：0.5～13●首下長(mm)：45●首下径(mm)：36●適合コレット：YCC13●プルスタッド、コレット、スパナは、別途お求めください。

商品コード：

2500202734614

サイズ：

●把握径：０．５～１３ｍｍ●首下長：４５ｍｍ●首下径：３６ｍｍ

●総合芯振れ精度5μmを保証します。●高精度・高剛性・高把握力・高バランスです。●シャンク：S20T●把握径(mm)：3.0～12.5●首下長(mm)：45●首下径(mm)：36●適合コレット：SG12●プルスタッド、コレット、スパナは、別途お求めください。

商品コード：

2500202734638

サイズ：

●把握径：３．０～１２．５ｍｍ●首下長：４５ｍｍ●首下径：３６ｍｍ

●総合芯振れ精度5μmを保証します。●高精度・高剛性・高把握力・高バランスです。●シャンク：S20T●把握径(mm)：1.0～8●首下長(mm)：45●首下径(mm)：26●適合コレット：SG8●プルスタッド、コレット、スパナは、別途お求めください。

商品コード：

2500202734645

サイズ：

●把握径：１．０～８ｍｍ●首下長：４５ｍｍ●首下径：２６ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●把握径(mm)：0.5～10●外径(mm)：25●全長(mm)：125●適合コレット：YCC10●サイドロックタイプ用

商品コード：

2500202738148

サイズ：

●把握径：０．５～１０ｍｍ●外径：２５ｍｍ●全長：１２５ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●小径エンドミルによる加工や金型の加工用として最適です。●把握径(mm)：0.5～13●外径(mm)：25●全長(mm)：135●適合コレット：YCC13●サイドロックタイプ用

商品コード：

2500202738155

サイズ：

●把握径：０．５～１３ｍｍ●外径：２５ｍｍ●全長：１３５ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●小径エンドミルによる加工や金型の加工用として最適です。●把握径(mm)：0.5～13●外径(mm)：25●全長(mm)：165●適合コレット：YCC13●サイドロックタイプ用

商品コード：

2500202738162

サイズ：

●把握径：０．５～１３ｍｍ●外径：２５ｍｍ●全長：１６５ｍｍ

●ロックナット端面とコレット端面が面一です。●ドリルなどの取付けに。●把握径(mm)：2.5～16●外径(mm)：25●全長(mm)：130●適合コレット：YCC16●サイドロックタイプ用

商品コード：

2500202738179

サイズ：

●把握径：２．５～１６ｍｍ●外径：２５ｍｍ●全長：１３０ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：10●外径(mm)：15.3●全長(mm)：28●適合機種：SGC10●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827422

サイズ：

●把握径：１０ｍｍ●外径：１５．３ｍｍ●全長：２８ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：3.175●外径(mm)：15.3●全長(mm)：28●適合機種：SGC10●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827446

サイズ：

●把握径：３．１７５ｍｍ●外径：１５．３ｍｍ●全長：２８ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：4●外径(mm)：15.3●全長(mm)：28●適合機種：SGC10●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827460

サイズ：

●把握径：４ｍｍ●外径：１５．３ｍｍ●全長：２８ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：6●外径(mm)：15.3●全長(mm)：28●適合機種：SGC10●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827491

サイズ：

●把握径：６ｍｍ●外径：１５．３ｍｍ●全長：２８ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：10●外径(mm)：17.9●全長(mm)：32.5●適合機種：SGC12●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827590

サイズ：

●把握径：１０ｍｍ●外径：１７．９ｍｍ●全長：３２．５ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：12●外径(mm)：17.9●全長(mm)：32.5●適合機種：SGC12●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827606

サイズ：

●把握径：１２ｍｍ●外径：１７．９ｍｍ●全長：３２．５ｍｍ

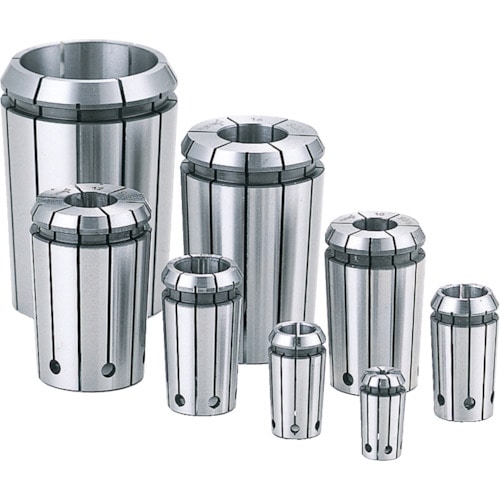

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：6●外径(mm)：17.9●全長(mm)：32.5●適合機種：SGC12●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827675

サイズ：

●把握径：６ｍｍ●外径：１７．９ｍｍ●全長：３２．５ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：8●外径(mm)：17.9●全長(mm)：32.5●適合機種：SGC12●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827682

サイズ：

●把握径：８ｍｍ●外径：１７．９ｍｍ●全長：３２．５ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：12●外径(mm)：22.8●全長(mm)：37●適合機種：SGC16●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827835

サイズ：

●把握径：１２ｍｍ●外径：２２．８ｍｍ●全長：３７ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：16●外径(mm)：22.8●全長(mm)：37●適合機種：SGC16●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827842

サイズ：

●把握径：１６ｍｍ●外径：２２．８ｍｍ●全長：３７ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：12●外径(mm)：27.6●全長(mm)：41●適合機種：SGC20●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827910

サイズ：

●把握径：１２ｍｍ●外径：２７．６ｍｍ●全長：４１ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：16●外径(mm)：27.6●全長(mm)：41●適合機種：SGC20●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827927

サイズ：

●把握径：１６ｍｍ●外径：２７．６ｍｍ●全長：４１ｍｍ

●ダブルテーパー方式によって強力な把握力があります。●把握径(mm)：20●外径(mm)：27.6●全長(mm)：41●適合機種：SGC20●4d先端振れ精度：3μm以内(コレット単体)●スーパーG1チャック(SGC)用●グリーンG1チャック(GGC)用●高炭素クロム軸受鋼

商品コード：

2500202827934

サイズ：

●把握径：２０ｍｍ●外径：２７．６ｍｍ●全長：４１ｍｍ

●ニュードリルミルチャック用のコレットです。●NDC10に適合します。●把握径(mm)：9.0～10.0●適合機種：NDC10●全体:高炭素クロム軸受鋼

商品コード：

2500204985908

サイズ：

●把握径：９．０～１０．０ｍｍ
