クランピングナット

●球面座金●北海道・沖縄運賃1500円

商品コード：

2500203993607

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：12●適合ボルト：M10●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200180765

サイズ：

●Ｔ溝幅：１２ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200180796

サイズ：

●Ｔ溝幅：１２ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●ねじ寸法：M10●H(mm)：14●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200180802

サイズ：

●Ｔ溝幅：１２ｍｍ●Ｈ：１４ｍｍ

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：12●適合ボルト：M10●テーブルスロット(mm)：12●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200180819

サイズ：

●Ｔ溝幅：１２ｍｍ●テーブルスロット：１２ｍｍ

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：11.7●高さ(mm)：12.7●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200204010

サイズ：

●Ｔ溝幅：１１．７ｍｍ●高さ：１２．７ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：32●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200231375

サイズ：

●対辺寸法：２２ｍｍ●高さ：３２ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：32●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200231382

サイズ：

●対辺寸法：２２ｍｍ●高さ：３２ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：17●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200231399

サイズ：

●対辺寸法：２２ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：17●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200231405

サイズ：

●対辺寸法：２２ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：14●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200231443

サイズ：

●対辺寸法：２２ｍｍ●高さ：１４ｍｍ

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：8●二面幅寸法(mm)：22●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200231498

サイズ：

●対辺寸法：２２ｍｍ●高さ：８ｍｍ●二面幅寸法：２２ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：41●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200273498

サイズ：

●対辺寸法：２７ｍｍ●高さ：４１ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：41●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200273504

サイズ：

●対辺寸法：２７ｍｍ●高さ：４１ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：20●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200273511

サイズ：

●対辺寸法：２７ｍｍ●高さ：２０ｍｍ●フランジ径：３５ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：20●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200273528

サイズ：

●対辺寸法：２７ｍｍ●高さ：２０ｍｍ●フランジ径：３５ｍｍ

●ベアリング内蔵のため、小さな力で大きなトルクが得られます。●締め付け力は従来の約40%の力。緩めるには約30%の力でできます。●治具本体の締め付け作業に。●諸金型の締め付け。●プレスの金型締め付け。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：31.7●フランジ径(mm)：42.0●スチール（SCM415）●処理：焼き入れ（HRC54）、黒染仕上げ

商品コード：

2500200273559

サイズ：

●対辺寸法：２７ｍｍ●高さ：３１．７ｍｍ●フランジ径：４２．０ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：18●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200273566

サイズ：

●対辺寸法：２７ｍｍ●高さ：１８ｍｍ

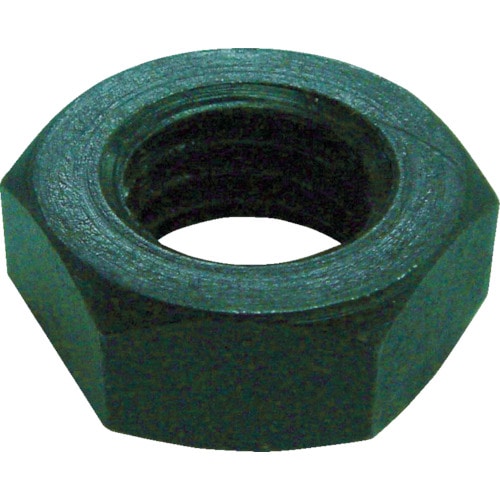

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：11●二面幅寸法(mm)：27●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200273634

サイズ：

●対辺寸法：２７ｍｍ●高さ：１１ｍｍ●二面幅寸法：２７ｍｍ

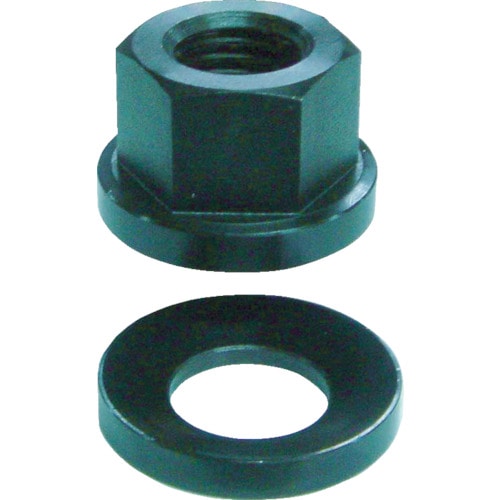

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：25.5●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200273665

サイズ：

●対辺寸法：２７ｍｍ●高さ：２５．５ｍｍ●フランジ径：３５ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：26.5●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200273672

サイズ：

●対辺寸法：２７ｍｍ●高さ：２６．５ｍｍ●フランジ径：３５ｍｍ

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：17.5●高さ(mm)：19.0●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200273917

サイズ：

●Ｔ溝幅：１７．５ｍｍ●高さ：１９．０ｍｍ

●ねじがインチサイズですので素早くクランプができます。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：20●適合ボルト：W5/8●H(mm)：適合T溝幅20●T溝幅(インチ)：3/4●スチール(S45C)●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200299795

サイズ：

●Ｔ溝幅：２０ｍｍ

●ねじがインチサイズですので素早くクランプができます。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：20●適合ボルト：W3/4●H(mm)：適合T溝幅20●T溝幅(インチ)：13/16●スチール(S45C)●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200299931

サイズ：

●Ｔ溝幅：２０ｍｍ

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：31●フランジ径(mm)：40●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200317109

サイズ：

●対辺寸法：３０ｍｍ●高さ：３１ｍｍ●フランジ径：４０ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：31.0●フランジ径(mm)：40●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200317116

サイズ：

●対辺寸法：３０ｍｍ●高さ：３１．０ｍｍ●フランジ径：４０ｍｍ

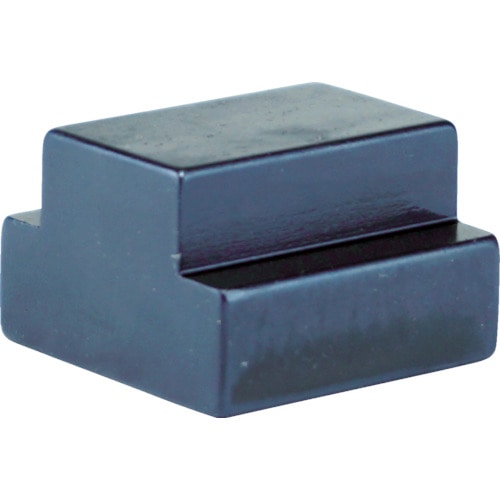

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：19.7●高さ(mm)：19.0●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200317758

サイズ：

●Ｔ溝幅：１９．７ｍｍ●高さ：１９．０ｍｍ

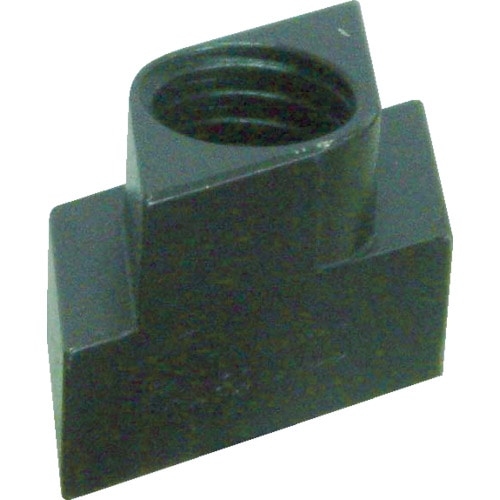

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：22●適合ボルト：M20●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200338272

サイズ：

●Ｔ溝幅：２２ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：22●適合ボルト：M20●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200338302

サイズ：

●Ｔ溝幅：２２ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：22●適合ボルト：M20●ねじ寸法：M20●H(mm)：25.5●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200338319

サイズ：

●Ｔ溝幅：２２ｍｍ●Ｈ：２５．５ｍｍ

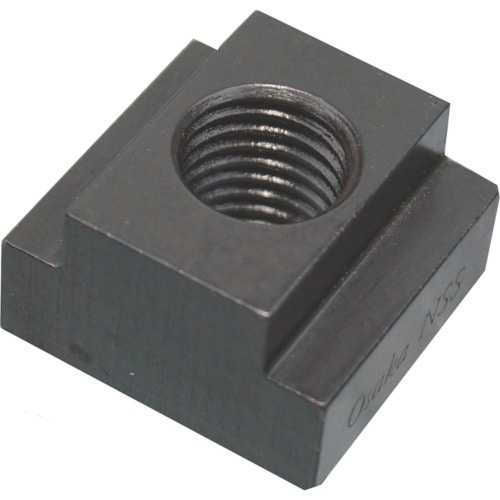

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：22●適合ボルト：M20●テーブルスロット(mm)：22●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200338326

サイズ：

●Ｔ溝幅：２２ｍｍ●テーブルスロット：２２ｍｍ

●クランプ（パワークランプ、メカバイトクランプなど）のT溝取付用です。●メカバイトクランプのＴ溝取付用。●T溝幅(mm)：22●適合ボルト：M20●ねじ寸法：M20●ボルト：M20●高さ(mm)：25.4●T溝寸法(mm)：22●ボルト：M20●S45C

商品コード：

2500200338333

サイズ：

●Ｔ溝幅：２２ｍｍ●高さ：２５．４ｍｍ●Ｔ溝寸法：２２ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200405264

サイズ：

●Ｔ溝幅：２８ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M22●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200405646

サイズ：

●Ｔ溝幅：２８ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M22●ねじ寸法：M22●H(mm)：28.6●長ねじ(mm)：-●全長(mm)：50●短ねじ(mm)：-●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200405653

サイズ：

●Ｔ溝幅：２８ｍｍ●Ｈ：２８．６ｍｍ●全長：５０ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：28●適合ボルト：M24●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200405806

サイズ：

●Ｔ溝幅：２８ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M24●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200405813

サイズ：

●Ｔ溝幅：２８ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M24●ねじ寸法：M24●H(mm)：28.6●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200405820

サイズ：

●Ｔ溝幅：２８ｍｍ●Ｈ：２８．６ｍｍ

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：22.5●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200231634

サイズ：

●対辺寸法：２２ｍｍ●高さ：２２．５ｍｍ●フランジ径：２８ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：22.5●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200231641

サイズ：

●対辺寸法：２２ｍｍ●高さ：２２．５ｍｍ●フランジ径：２８ｍｍ

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：13.8●高さ(mm)：15.8●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200231986

サイズ：

●Ｔ溝幅：１３．８ｍｍ●高さ：１５．８ｍｍ

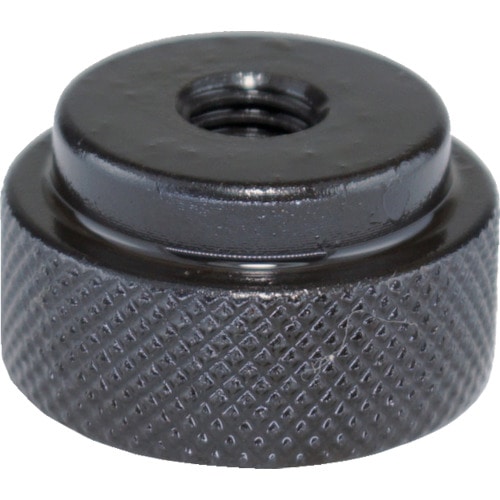

●側面にローレット加工をしていることで、微調整が出来ます。●ロックナット付でボルトを固定出来ます。●専用治具として使用出来ます。●専用治具、組込品等に。●適合ボルト：M16●ねじ寸法：16●クランプ用ナット●焼き入れ硬度：HRC30～35°●仕上げ：黒染●S45C●単品●締め付け対象物が斜めになっている場合は気をつけて締め付ける事。●無理な締め付けはしないで下さい。

商品コード：

2500200258679

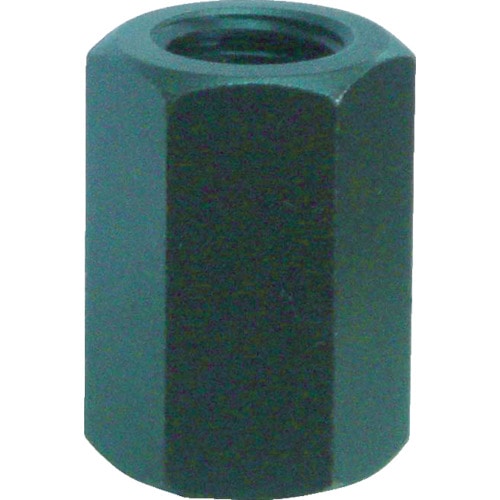

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：36●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200258686

サイズ：

●対辺寸法：２４ｍｍ●高さ：３６ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：36●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200258693

サイズ：

●対辺寸法：２４ｍｍ●高さ：３６ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：20●フランジ径(mm)：33●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200258716

サイズ：

●対辺寸法：２４ｍｍ●高さ：２０ｍｍ●フランジ径：３３ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：20●フランジ径(mm)：33●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200258723

サイズ：

●対辺寸法：２４ｍｍ●高さ：２０ｍｍ●フランジ径：３３ｍｍ

●ベアリング内蔵のため、小さな力で大きなトルクが得られます。●締め付け力は従来の約40%の力。緩めるには約30%の力でできます。●治具本体の締め付け作業に。●諸金型の締め付け。●プレスの金型締め付け。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：28.4●フランジ径(mm)：37.0●スチール（SCM415）●処理：焼き入れ（HRC54）、黒染仕上げ

商品コード：

2500200258761

サイズ：

●対辺寸法：２４ｍｍ●高さ：２８．４ｍｍ●フランジ径：３７．０ｍｍ

●ストロングナット(ＧＦＮ)のナット無タイプです。●インチネジなどに対応するため、お持ちのナットと組み合わせて使用できます。●治具本体の締付作業に●プレス金型をはじめ、諸金型の締付けに。●適合ボルト：M16●高さ(mm)：12.9●フランジ径(mm)：37●内径(mm)：17●外径(mm)：37●1個単位●SCM435●単品●締めすぎに注意してください。

商品コード：

2500200258778

サイズ：

●高さ：１２．９ｍｍ●フランジ径：３７ｍｍ●内径：１７ｍｍ●外径：３７ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：15●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200258785

サイズ：

●対辺寸法：２４ｍｍ●高さ：１５ｍｍ

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：10●二面幅寸法(mm)：24●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200258808

サイズ：

●対辺寸法：２４ｍｍ●高さ：１０ｍｍ●二面幅寸法：２４ｍｍ
