蝶番

左右兼用のコーナーヒンジです｡

商品コード：

4549864140829

サイズ：

37．2×18．8×H126．5mm

●扉を大きく開くことができるアングル型の蝶番です。●家具・タンスの蝶番（丁番）シリーズ●家具の開き扉用丁番。●アウトセットの扉用としてポピュラーな蝶番です。●カラー：GB●コード番号：00072563●こちらの商品は事業者様向け商品です。

商品コード：

2500100750235

●弊社の独自技術により、コンパクト化を実現しました。●ユニット化しているため、単体で脱着できます。●無駄の無い理想的な閉止動作を可能にします。●軸の色および形状により左右の見分けができます。●軸の識別色からトルク値の区別ができます。●安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。●トイレの便座・便蓋、家具の扉、メンテナンス用のカバーなど。●※取付側が板金などの板状の場合、ヒンジは板の断面で受けないでください。●入数：1個●全長(mm)：37●幅(mm)：14●トルク：0.8～1.5N・m(8.2～15.3kgf・cm)●仕様：左用(軸を反時計方向に回すとダンパーが効くタイプ)●制動方向：左回転●識別色：青●開閉試験：7万回(当社基準)●材質/仕上：本体：ステンレス鋼製(素地) 他●コード番号：821-8266●こちらの商品は事業者様向け商品です。

商品コード：

2500100874399

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) クロムメッキ●ピン：SUS304

商品コード：

2500201707411

●フラットヒンジ●本体：SUS316●ピン：SUS304

商品コード：

2500201707428

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) 黒色塗装●ピン：SUS304

商品コード：

2500201707435

●フラットヒンジ●本体：亜鉛ダイキャスト(ZDC1) クロムメッキ●ピン：SUS304

商品コード：

2500201707459

●ロック機能のないフリータイプのヒンジです。●レバータイプ、ワイヤータイプとセットで使用することで操作性が向上します。●治具やフレーム、シュータの角度調整に●スチール、アルミ、木フレームに取り付け可能●レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください●全長(mm)：240●幅(mm)：40●厚さ(mm)：27●ねじ穴数：16●穴径(mm)：6.2●タイプ：フリータイプ●表面処理：三価ホワイト鍍金●ロック機能のないフリータイプのヒンジです。●レバータイプ、ワイヤータイプとセットで使用することで操作性が向上します。●ベース：鋼●カバー：PC

商品コード：

2500204876947

サイズ：

●全長：２４０ｍｍ●幅：４０ｍｍ●厚さ：２７ｍｍ●穴径：６．２ｍｍ

●レバー操作で角度調整ができるヒンジです。●10°ピッチでの角度調整が可能です。●高強度で正転、逆転の両方向にロックします。●レバーを押している間はロックが解除されます。●レバーを引き上げるとロック解除状態が自己保持します。●治具やフレーム、シュータの角度調整に●スチール、アルミ、木フレームに取り付け可能●レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください●全長(mm)：240●幅(mm)：40●厚さ(mm)：38●ねじ穴数：16●穴径(mm)：6.2●タイプ：レバータイプ●表面処理：三価ホワイト鍍金●トルク(N・m)：150●レバー操作で角度調整ができるヒンジです。●10°ピッチで角度調整することができます。●正転、逆転の両方向にロックします。●ベース：鋼●カバー：PC

商品コード：

2500204876954

サイズ：

●全長：２４０ｍｍ●幅：４０ｍｍ●厚さ：３８ｍｍ●穴径：６．２ｍｍ

●テグスワイヤーなどを通すことでワイヤー操作で角度調整ができるヒンジです。●遠隔操作でロック、ロック解除が可能です。●10°ピッチでの角度調整が可能です。●高強度で正転、逆転の両方向にロックします。●治具やフレーム、シュータの角度調整に●スチール、アルミ、木フレームに取り付け可能●レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください●全長(mm)：240●幅(mm)：40●厚さ(mm)：32●ねじ穴数：16●穴径(mm)：6.2●タイプ：ワイヤータイプ●表面処理：三価ホワイト鍍金●トルク(N・m)：150●中心の穴にテグスワイヤーなどを通すことでワイヤー操作で角度調整ができるヒンジです。●10°ピッチで角度調整することができます。●正転、逆転の両方向にロックします。●ベース：鋼●カバー：PC

商品コード：

2500204876961

サイズ：

●全長：２４０ｍｍ●幅：４０ｍｍ●厚さ：３２ｍｍ●穴径：６．２ｍｍ

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):28●幅(mm):34●厚さ(mm):1.2●トルク(N・m):0.34±15%●ねじ穴数:4●穴径(mm):4.3●3.5kgf±15%/cm

商品コード：

2500205496373

サイズ：

●全長(mm):28

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):40●幅(mm):35●厚さ(mm):1.2●トルク(N・m):0.49±20%●ねじ穴数:5●穴径(mm):4.3●5kgf±20%/cm

商品コード：

2500205496380

サイズ：

●全長(mm):40

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):50●幅(mm):42.5●厚さ(mm):2●トルク(N・m):1.86±11%●ねじ穴数:5●穴径(mm):4.3●19kgf±11%/cm

商品コード：

2500205496397

サイズ：

●全長(mm):50

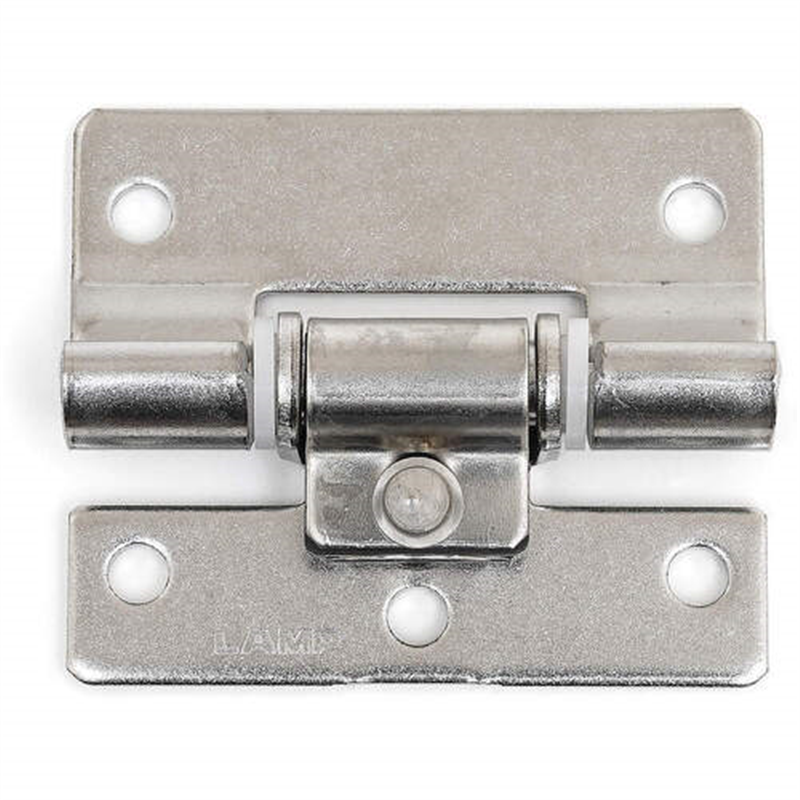

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):50●幅(mm):42.5●厚さ(mm):2●トルク(N・m):0.88±23%●ねじ穴数:5●穴径(mm):4.3●9kgf±23%/cm

商品コード：

2500205496403

サイズ：

●全長(mm):50

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):90●幅(mm):82.5●厚さ(mm):2.5●トルク(N・m):3.43±15%●ねじ穴数:8●穴径(mm):4.5●35kgf±15%/cm

商品コード：

2500205496410

サイズ：

●全長(mm):90

●開閉中の扉や蓋､カバーを摩擦抵抗によって任意の位置でピタッと止める(保持する)ヒンジです｡●全長(mm):90●幅(mm):82.5●厚さ(mm):2.5●トルク(N・m):5.69±9%●ねじ穴数:8●穴径(mm):4.5●58kgf±9%/cm

商品コード：

2500205496427

サイズ：

●全長(mm):90

●マシナリーヒンジ●本体:亜鉛ダイキャスト(ZDC1) クロムメッキ●ピン:SUS304●スペーサー:ポリアミド●センターのピンを外し、それぞれのヒンジを装置にねじ固定してください。次にヒンジを組み合わせ、ピンをプラスチックハンマー等で完全にはめ込んでご使用ください。

商品コード：

2500205671312

●溶接して取り付けるため取付穴のない蝶番です。●後付けの扉・蓋開閉などに●全長(mm)：25.5●幅(mm)：21.0●厚さ(mm)：0.8●耐荷重(kg)2個使用時：1●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：3.8●スチール(SPCC)●表面処理：生地仕上げ

商品コード：

2500200657915

サイズ：

●全長：２５．５ｍｍ●幅：２１．０ｍｍ●厚さ：０．８ｍｍ●Ｄ２：３．８ｍｍ

●溶接して取り付けるため取付穴のない蝶番です。●後付けの扉・蓋開閉などに●全長(mm)：31.5●幅(mm)：22.0●厚さ(mm)：0.8●耐荷重(kg)2個使用時：1●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：3.8●スチール(SPCC)●表面処理：生地仕上げ

商品コード：

2500200657922

サイズ：

●全長：３１．５ｍｍ●幅：２２．０ｍｍ●厚さ：０．８ｍｍ●Ｄ２：３．８ｍｍ

●溶接して取り付けるため取付穴のない蝶番です。●後付けの扉・蓋開閉などに●全長(mm)：38.0●幅(mm)：26.0●厚さ(mm)：0.8●耐荷重(kg)2個使用時：2●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：4.0●スチール(SPCC)●表面処理：生地仕上げ

商品コード：

2500200657939

サイズ：

●全長：３８．０ｍｍ●幅：２６．０ｍｍ●厚さ：０．８ｍｍ●Ｄ２：４．０ｍｍ

●溶接して取り付けるため取付穴のない蝶番です。●後付けの扉・蓋開閉などに●全長(mm)：51.0●幅(mm)：30.5●厚さ(mm)：0.9●耐荷重(kg)2個使用時：3●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：4.5●スチール(SPCC)●表面処理：生地仕上げ

商品コード：

2500200657946

サイズ：

●全長：５１．０ｍｍ●幅：３０．５ｍｍ●厚さ：０．９ｍｍ●Ｄ２：４．５ｍｍ

●溶接して取り付けるため取付穴のない蝶番です。●後付けの扉・蓋開閉などに●全長(mm)：63.5●幅(mm)：33.0●厚さ(mm)：0.9●耐荷重(kg)2個使用時：5●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：4.5●スチール(SPCC)●表面処理：生地仕上げ

商品コード：

2500200657953

サイズ：

●全長：６３．５ｍｍ●幅：３３．０ｍｍ●厚さ：０．９ｍｍ●Ｄ２：４．５ｍｍ

●溶接して取り付けるため取付穴のない蝶番です。●後付けの扉・蓋開閉などに●全長(mm)：76.0●幅(mm)：41.5●厚さ(mm)：1.0●耐荷重(kg)2個使用時：8●取付方法：溶接タイプ●表面処理：生地仕上げ●D2(mm)：5.0●スチール(SPCC)●表面処理：生地仕上げ

商品コード：

2500200657960

サイズ：

●全長：７６．０ｍｍ●幅：４１．５ｍｍ●厚さ：１．０ｍｍ●Ｄ２：５．０ｍｍ

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：20●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：黒●長さ(mm)：30●取付仕様：接着剤●タイプ：接着●取付方法：接着剤(別売)●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202838985

サイズ：

●幅：２０ｍｍ●厚さ：１．５ｍｍ●長さ：３０ｍｍ

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：20●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：透明●長さ(mm)：30●タイプ：接着●取付仕様：接着剤●取付方法：接着剤(別売)●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202838992

サイズ：

●幅：２０ｍｍ●厚さ：１．５ｍｍ●長さ：３０ｍｍ

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：30●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：黒●長さ(mm)：35●タイプ：接着●取付仕様：接着剤●取付方法：接着剤(別売)●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202839456

サイズ：

●幅：３０ｍｍ●厚さ：１．５ｍｍ●長さ：３５ｍｍ

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：30●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：透明●長さ(mm)：35●タイプ：接着●取付仕様：接着剤●取付方法：接着剤(別売)●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202839463

サイズ：

●幅：３０ｍｍ●厚さ：１．５ｍｍ●長さ：３５ｍｍ

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：30●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：黒●長さ(mm)：40●タイプ：接着●取付仕様：接着剤●取付方法：接着剤(別売)●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202839708

サイズ：

●幅：３０ｍｍ●厚さ：１．５ｍｍ●長さ：４０ｍｍ

●接着剤で取り付け可能な蝶番です。●左右兼用ABS樹脂製蝶番です。●幅(mm)：30●厚さ(mm)：1.5●取付方法：接着剤(別売)●色：透明●長さ(mm)：40●取付仕様：接着剤●タイプ：接着●取付方法：接着剤(別売)●本体：ABS樹脂●芯棒：鋼●荷重の掛かる場所への使用には適しません。

商品コード：

2500202839715

サイズ：

●幅：３０ｍｍ●厚さ：１．５ｍｍ●長さ：４０ｍｍ

●弊社の独自技術により、コンパクト化を実現しました。●ユニット化しているため、単体で脱着できます。●無駄の無い理想的な閉止動作を可能にします。●軸の色および形状により左右の見分けができます。●軸の識別色からトルク値の区別ができます。●安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。●トイレの便座・便蓋、家具の扉、メンテナンス用のカバーなど。●※取付側が板金などの板状の場合、ヒンジは板の断面で受けないでください。●入数：1個●全長(mm)：37●幅(mm)：14●トルク：0.8～1.5N・m(8.2～15.3kgf・cm)●仕様：右用(軸を時計方向に回すとダンパーが効くタイプ)●制動方向：右回転●識別色：青●開閉試験：7万回(当社基準)●材質/仕上：本体：ステンレス鋼製(素地) 他●コード番号：821-8268●こちらの商品は事業者様向け商品です。

商品コード：

2500100876409

●摺動部を樹脂キャップでカバーしているため、金属同士の接触による磨耗・金属粉の飛散を防止します。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●精密タイプはヒンジの羽根と樹脂キャップ、軸のクリアランスが少ない仕様です。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：100●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：6●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：23●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：23●長穴タイプ●本体：アルミニウム合金●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201064132

サイズ：

●全長：１００ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５長穴ｍｍ

●摺動部を樹脂キャップでカバーしているため、金属同士の接触による磨耗・金属粉の飛散を防止します。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●精密タイプはヒンジの羽根と樹脂キャップ、軸のクリアランスが少ない仕様です。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：15●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：15●長穴タイプ●本体：アルミニウム合金●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201064149

サイズ：

●全長：６５ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５長穴ｍｍ

●摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。●抜き差しが可能なので、扉の脱着が簡単です。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●アルミニウム合金製なので、軽量かつデザイン性に優れています。●取付側の加工精度を考慮した長穴タイプです。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：11●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：11●クリーンヒンジ●本体：アルミニウム合金／シルバーアルマイト処理●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です●画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。

商品コード：

2500201064156

サイズ：

●全長：６５ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５長穴ｍｍ

●摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。●抜き差しが可能なので、扉の脱着が簡単です。●扉開閉時、樹脂キャップが筐体に干渉しない形状です。●軽い接触などに際し、樹脂キャップがヒンジを保護します。●アルミニウム合金製なので、軽量かつデザイン性に優れています。●取付側の加工精度を考慮した長穴タイプです。●半導体製造装置関連、クリーンルーム、アルミフレーム、住設など●全長(mm)：65●幅(mm)：60●厚さ(mm)：3.5●ねじ穴数：4●穴径(mm)：5.5長穴●耐荷重(kg)2個使用時：11●取付方法：ねじ(別売)●表面処理：シルバーアルマイト処理●D2(mm)：14●耐荷重(kgf)2個使用時：11●クリーンヒンジ●本体：アルミニウム合金／シルバーアルマイト処理●軸：ステンレス鋼(SUS303)●キャップ：ポリアセタール(POM)●耐荷重はヒンジ2ヶ使いの場合の値です

商品コード：

2500201064163

サイズ：

●全長：６５ｍｍ●幅：６０ｍｍ●厚さ：３．５ｍｍ●穴径：５．５長穴ｍｍ

●摩擦を起こすことでヒンジの開閉に抵抗が生まれ、取り付けたフタなどを好きな角度で止めることができます。●横開きの扉にも使用可能です。●バタンと閉まらないようにする安全対策や角度調節に。●全長(mm)：22●幅(mm)：40●厚さ(mm)：8●ねじ穴数：4●穴径(mm)：4.3●トルク(N・m)：0.3(+40%-20%)●使用温度：-10℃～＋50℃●使用湿度：90%RH以下●ステンレス鋼●鋼

商品コード：

2500202998320

サイズ：

●全長：２２ｍｍ●幅：４０ｍｍ●厚さ：８ｍｍ●穴径：４．３ｍｍ

●ダンパトルクの調整を、側面にあるキャップにて行えます。●専用ブラケットを併用することで、ヒンジとしてご使用が可能です。●装置のカバーなどのソフトクローズに。●全長(mm)：60●定格トルク(N・m)：0.98～1.96●ねじ穴数：2●穴径(mm)：6●定格トルク(N・m)回転方向：CW●外形(mm)：36●回転可能角度：110°●耐久性：10万回の開閉(自然落下)●規格：1.27N･m相当のおもりで、70°を3～15秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ、シャフト：ガラス繊維強化ポリブチレンテレフタレート樹脂(ＰＢＴ-GF)●調整キャップ：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113241

サイズ：

●全長：６０ｍｍ●穴径：６ｍｍ●外形：３６ｍｍ

●ダンパトルクの調整を、側面にあるキャップにて行えます。●専用ブラケットを併用することで、ヒンジとしてご使用が可能です。●装置のカバーなどのソフトクローズに。●全長(mm)：60●定格トルク(N・m)：0.98～1.96●ねじ穴数：2●穴径(mm)：6●定格トルク(N・m)回転方向：CCW●外形(mm)：36●回転可能角度：110°●耐久性：10万回の開閉(自然落下)●規格：1.27N･m相当のおもりで、70°を3～15秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ、シャフト：ガラス繊維強化ポリブチレンテレフタレート樹脂(ＰＢＴ-GF)●調整キャップ：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113265

サイズ：

●全長：６０ｍｍ●穴径：６ｍｍ●外形：３６ｍｍ

●化粧キャップが同根しています。●ご使用にならない穴に、化粧キャップを取付けてください。●TD27・TD28の専用ブラケットです(別売)●TD27・TD28専用ブラケット●ハウジング、キャップ、シャフト：ガラス繊維強化ポリブチレンテレフタレート樹脂(ＰＢＴ-GF)●調整キャップ：亜鉛ダイカスト

商品コード：

2500203113289

●ダンパトルクの調整を、側面にあるキャップにて行えます。●専用ブラケットを併用することで、ヒンジとしてご使用が可能です。●装置のカバーなどのソフトクローズに。●全長(mm)：60●定格トルク(N・m)：0.49～1.27●ねじ穴数：2●穴径(mm)：6●定格トルク(N・m)傾き方向：CW●外形(mm)：36●回転可能角度：110°●耐久性：10万回の開閉(自然落下)●規格：1.27N･m相当のおもりで、70°を3～15秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ、シャフト：ガラス繊維強化ポリブチレンテレフタレート樹脂(ＰＢＴ-GF)●調整キャップ：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113326

サイズ：

●全長：６０ｍｍ●穴径：６ｍｍ●外形：３６ｍｍ

●ダンパトルクの調整を、側面にあるキャップにて行えます。●専用ブラケットを併用することで、ヒンジとしてご使用が可能です。●装置のカバーなどのソフトクローズに。●全長(mm)：60●定格トルク(N・m)：0.49～1.27●ねじ穴数：2●穴径(mm)：6●定格トルク(N・m)回転方向：CCW●外形(mm)：36●回転可能角度：110°●耐久性：10万回の開閉(自然落下)●規格：1.27N･m相当のおもりで、70°を3～15秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ、シャフト：ガラス繊維強化ポリブチレンテレフタレート樹脂(ＰＢＴ-GF)●調整キャップ：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113340

サイズ：

●全長：６０ｍｍ●穴径：６ｍｍ●外形：３６ｍｍ

●プラスチックを使用し、製品重量を軽くしました。●一方向ダンパです。●開状態からの閉め始めは、大きな抵抗が発生しません。●閉状態から開ける際も大きな抵抗がありません。●装置のカバーなどのソフトクローズ、フラッパーのソフトクローズに。●全長(mm)：32●定格トルク(N・m)：0.15●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CW●外形(mm)：22●回転可能角度：180°●耐久性：10万回の開閉(自然落下)●規格：定格トルク相当のおもりで、150°を2～10秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ：ポリアセタール樹脂(POM)●シャフト：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113883

サイズ：

●全長：３２ｍｍ●穴径：４．２ｍｍ●外形：２２ｍｍ

●プラスチックを使用し、製品重量を軽くしました。●一方向ダンパです。●開状態からの閉め始めは、大きな抵抗が発生しません。●閉状態から開ける際も大きな抵抗がありません。●装置のカバーなどのソフトクローズ、フラッパーのソフトクローズに。●全長(mm)：32●定格トルク(N・m)：0.59●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CW●外形(mm)：22●回転可能角度：180°●耐久性：10万回の開閉(自然落下)●規格：定格トルク相当のおもりで、150°を2～10秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ：ポリアセタール樹脂(POM)●シャフト：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113906

サイズ：

●全長：３２ｍｍ●穴径：４．２ｍｍ●外形：２２ｍｍ

●プラスチックを使用し、製品重量を軽くしました。●一方向ダンパです。●開状態からの閉め始めは、大きな抵抗が発生しません。●閉状態から開ける際も大きな抵抗がありません。●装置のカバーなどのソフトクローズ、フラッパーのソフトクローズに。●全長(mm)：32●定格トルク(N・m)：0.59●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CCW●外形(mm)：22●回転可能角度：180°●耐久性：10万回の開閉(自然落下)●規格：定格トルク相当のおもりで、150°を2～10秒の間で動作すること●使用温度範囲：0～40℃●ハウジング、キャップ：ポリアセタール樹脂(POM)●シャフト：亜鉛ダイカスト●ロータリーダンパ以外に、ストッパーをご用意ください。●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203113937

サイズ：

●全長：３２ｍｍ●穴径：４．２ｍｍ●外形：２２ｍｍ

●最大トルク0.8N･mのラインナップがあるエンドレスダンパです。●一方向にのみ、ダンパ効果があります。●装置の引戸式扉(グラビティータイプ)のダンピングに。●装置のカバーなどのソフトクローズに。●全長(mm)：38●定格トルク(N・m)：0.50●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CCW●外形(mm)：31●耐久性：10万往復(ラックアンドピニオン試験)●規格：0.40～0.60N･m(30rpm時)●ギア仕様●種類：標準平歯車●歯形：インボリュート・並歯●モジュール：1●圧力角：20°歯数：18●使用温度範囲：0～40℃●ハウジング、キャップ、ギア：ポリアセタール樹脂(POM)●シャフト：ステンレス●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203114989

サイズ：

●全長：３８ｍｍ●穴径：４．２ｍｍ●外形：３１ｍｍ

●最大トルク0.8N･mのラインナップがあるエンドレスダンパです。●一方向にのみ、ダンパ効果があります。●装置の引戸式扉(グラビティータイプ)のダンピングに。●装置のカバーなどのソフトクローズに。●全長(mm)：38●定格トルク(N・m)：0.80●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CCW●外形(mm)：31●耐久性：10万往復(ラックアンドピニオン試験)●規格：0.64～0.96N･m(30rpm時)●ギア仕様●種類：標準平歯車●歯形：インボリュート・並歯●モジュール：1●圧力角：20°歯数：18●使用温度範囲：0～40℃●ハウジング、キャップ、ギア：ポリアセタール樹脂(POM)●シャフト：ステンレス●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203114996

サイズ：

●全長：３８ｍｍ●穴径：４．２ｍｍ●外形：３１ｍｍ

●最大トルク0.8N･mのラインナップがあるエンドレスダンパです。●一方向にのみ、ダンパ効果があります。●装置の引戸式扉(グラビティータイプ)のダンピングに。●装置のカバーなどのソフトクローズに。●全長(mm)：38●定格トルク(N・m)：0.30●ねじ穴数：2●穴径(mm)：4.2●外形(mm)：31●耐久性：10万往復(ラックアンドピニオン試験)●規格：0.24～0.36N･m(30rpm時)●使用温度範囲：0～40℃●ハウジング、キャップ、ギア：ポリアセタール樹脂(POM)●シャフト：ステンレス●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203115009

サイズ：

●全長：３８ｍｍ●穴径：４．２ｍｍ●外形：３１ｍｍ

●最大トルク0.8N･mのラインナップがあるエンドレスダンパです。●一方向にのみ、ダンパ効果があります。●装置の引戸式扉(グラビティータイプ)のダンピングに。●装置のカバーなどのソフトクローズに。●全長(mm)：38●定格トルク(N・m)：0.50●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CW●外形(mm)：31●耐久性：10万往復(ラックアンドピニオン試験)●規格：0.40～0.60N･m(30rpm時)●ギア仕様●種類：標準平歯車●歯形：インボリュート・並歯●モジュール：1●圧力角：20°歯数：18●使用温度範囲：0～40℃●ハウジング、キャップ、ギア：ポリアセタール樹脂(POM)●シャフト：ステンレス●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203115016

サイズ：

●全長：３８ｍｍ●穴径：４．２ｍｍ●外形：３１ｍｍ

●最大トルク0.8N･mのラインナップがあるエンドレスダンパです。●一方向にのみ、ダンパ効果があります。●装置の引戸式扉(グラビティータイプ)のダンピングに。●装置のカバーなどのソフトクローズに。●全長(mm)：38●定格トルク(N・m)：0.80●ねじ穴数：2●穴径(mm)：4.2●定格トルク(N・m)回転方向：CW●外形(mm)：31●耐久性：10万往復(ラックアンドピニオン試験)●規格：0.64～0.96N･m(30rpm時)●ギア仕様●種類：標準平歯車●歯形：インボリュート・並歯●モジュール：1●圧力角：20°歯数：18●使用温度範囲：0～40℃●ハウジング、キャップ、ギア：ポリアセタール樹脂(POM)●シャフト：ステンレス●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203115023

サイズ：

●全長：３８ｍｍ●穴径：４．２ｍｍ●外形：３１ｍｍ

●トルクラインナップが豊富です。●装置のシャッターのスローダウンに。●装置のカバー等のスローダウン●全長(mm)：20●定格トルク(N・m)：0.15●ねじ穴数：2●穴径(mm)：3.1●定格トルク(N・m)回転方向：CCW●外形(mm)：28●耐久性：10万回往復(ラックアンドピニオン試験)●規格：120~180mN･m(30rpm時)●ギア仕様●種類：標準平歯車●歯形：インボリュート・並歯●モジュール：1●圧力角：20°歯数：18●転位量：+0.3●使用温度範囲：0～40℃●ハウジング、キャップ、ギア：ポリアセタール樹脂(POM)●シャフト：ステンレス●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203115658

サイズ：

●全長：２０ｍｍ●穴径：３．１ｍｍ●外形：２８ｍｍ

●トルクラインナップが豊富です。●装置のシャッターのスローダウンに。●装置のカバー等のスローダウン●全長(mm)：20●定格トルク(N・m)：0.20●ねじ穴数：2●穴径(mm)：3.1●定格トルク(N・m)回転方向：CCW●外形(mm)：28●耐久性：10万回往復(ラックアンドピニオン試験)●規格：160~240mN･m(30rpm時)●ギア仕様●種類：標準平歯車●歯形：インボリュート・並歯●モジュール：1●圧力角：20°歯数：18●転位量：+0.3●使用温度範囲：0～40℃●ハウジング、キャップ、ギア：ポリアセタール樹脂(POM)●シャフト：ステンレス●設定トルクを超える負荷でのご使用は避けてください。●シャフトへラジアル荷重・スラスト荷重を加えると、オイル漏れや破損の可能性があります。

商品コード：

2500203115665

サイズ：

●全長：２０ｍｍ●穴径：３．１ｍｍ●外形：２８ｍｍ
